Disjuntores

Apesar de haver a permissão de uso de alguns tipos de fusíveis, é recomendável que se use disjuntores como dispositivo de segurança contra sobre-cargas.

Ele funciona como um guarda costas da instalação elétrica e desliga toda vez que sua capacidade é ultrapassada.

Neste caso, é necessário verificar o problema. Depois de sanado, basta religá-lo, diferente de um fusível, que necessita ser substituído.

Na residência, loja ou escritório, os circuitos são divididos e devem ser protegidos por disjuntores de acordo com a capacidade de cada circuito. Vale lembrar que o disjuntor ou fusível serve para proteger os fios contra sobrecargas, não os equipamentos.

Portanto não devemos substituir os disjuntores sem antes avaliar os fios dos circuitos.

Assim como o diâmetro de um cano é determinado em função da quantidade de água que passa em seu interior, a bitola de um condutor elétrico depende da quantidade de elétrons que por ele circula (corrente elétrica).

Toda vez a corrente circula pelo condutor, ele se aquece devido ao atrito dos elétrons em seu interior. No entanto, há um limite máximo de aquecimento suportado pelo fio ou cabo, acima do qual ele começa a se deteriorar. Nessas condições, os materiais isolantes se derretem, expondo o condutor de cobre, podendo provocar choques e causar incêndios.

Para evitar que os condutores se aqueçam acima do permitido, devem ser instalados disjuntores ou fusíveis nos quadros de luz.

Esses dispositivos funcionam como uma espécie de “guarda-costas” dos cabos, desligando automaticamente a instalação sempre que a temperatura nos condutores começar a atingir valores perigosos.

O valor do disjuntor ou fusível (que é expresso sempre em ampéres) deve ser compatível com a bitola do fio, sendo que ambos dependem da corrente elétrica que circula na instalação.

Obs: Recorra sempre aos serviços de um profissional qualificado e habilitado, principalmente na hora de calcular a capacidade de um circuito.

Obs: Jamais aumente o valor do disjuntor ou do fusível sem trocar a fiação.

Tem de haver uma correspondência entre eles !

Esses funcionam como chaves automáticas cuja a função é cortar a passagem de corrente elétrica quando esta for excessiva para circuito causando danos ao sistema. Portanto, a função dos disjuntores e fusíveis é desarmar em caso de sobrecarga, protegendo a instalação, pessoas e seus aparelhos conectados a instalação.

A diferença básica entre os dois sistemas de proteção é que os disjuntores permitem serem rearmados, já os fusíveis, uma vez atuados devem ser substituídos.

Esses dois sistemas de proteção, disjuntores e os fusíveis, devem atender as normas: NBR IEC 60898 e 60947-2 e NBRs 11840 a 11849, respectivamente.

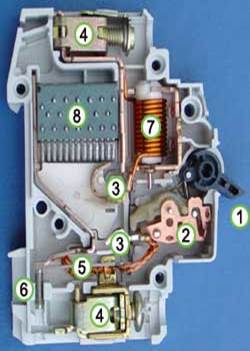

1. Atuator - utilizada para desligar ou resetar manualmente o disjuntor. Também indica o estado do disjuntor (Ligado/Desligado ou desarmado). A maioria dos disjuntores são projetados de forma que o disjuntor desarme mesmo que o atuador seja segurado ou travado na posição "liga". 2. Mecanismo atuator- une os contatos juntos ou independentes. 3. Contatos - Permitem que a corrente flua quando o disjuntor está ligado e seja interrompida quando desligado. 4. Terminais 5. Trip bimetálico 6. Parafuso calibrador - permite que o fabricante ajuste precisamente a corrente de trip do dispositivo após montagem. 7. Solenóide 8. Extintor de arco

Disjuntor com curto-circuito.flv

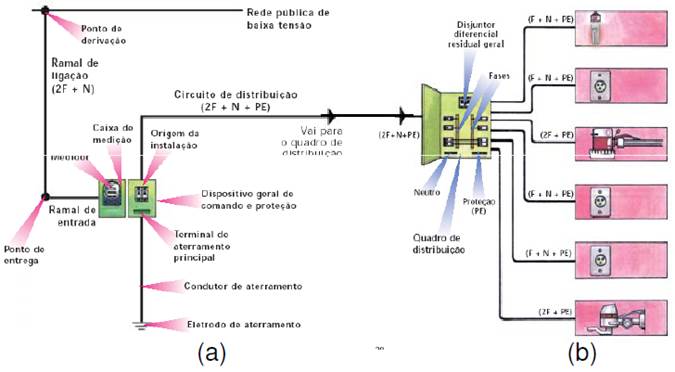

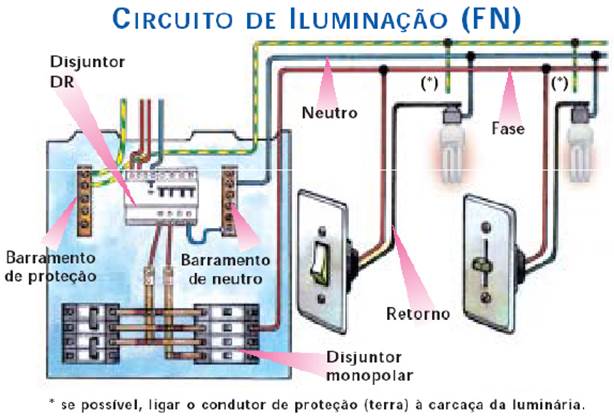

Dimensionamento dos circuitos:

1.     Cálculo das áreas de cada divisão principal

2.     Cálculo das potências mínimas impostas pelo regulamento em função da área (25 VA/m²) e para máquina de lavar (3,3 KVA[1] por circuito).

3.     Cálculo da potência instalada.

4. Escolher a potência a requisitar à EDP (Potência Contratada)

5. Verificar se a instalação deve ser monofásica ou trifásica

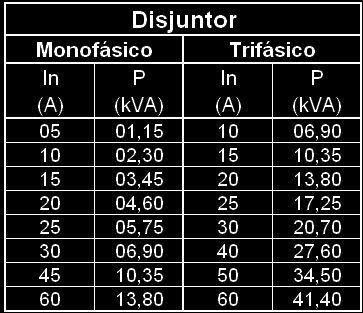

6. Cálcular o calibre do disjuntor de entrada

7. Dimensionar a secção de entrada a partir da corrente total

8. Fazer o esquema unifilar do quadro de entrada com diametro de tubos, número de contadores, secções e dijuntores (cada circuito tem um dijuntor)

Mãos à Obra - programa.flv

Descreva no seu roteiro os disjuntores da escola.

Peça para o professor lhe mostrar os painéis de disjuntores.
