FUSÍVEIS.

Os fusíveis e disjuntores são dispositivos que protegem os circuitos elétricos contra danos causados por sobrecargas de corrente, que podem provocar até incêndios, explosões e eletrocutamentos. Os fusíveis são aplicados geralmente nos circuitos domésticos e na indústria leve, enquanto que os disjuntores são projetados principalmente para atender as necessidades da industria pesada.

O funcionamento do fusível baseia-se no princípio segundo o qual uma corrente que passa por um condutor gera calor proporcional ao quadrado de sua intensidade. Quando a corrente atinge a intensidade máxima tolerável, o calor gerado não se dissipa com rapidez suficiente, derretendo um componente e interrompendo o circuito.

O tipo mais simples é composto basicamente de um recipiente tipo soquete, em geral de porcelana, cujos terminais são ligados por um fio curto, que se derrete quando a corrente que passa por ele atinge determinada intensidade. O chumbo e os estanho são dois metais utilizados para esse fim. O chumbo se funde a 327º C e o estanho, a 232º C. Se a corrente for maior do que aquela que vem especificada no fusível: 10A, 20A, 30A, etc, o seu filamento se funde (derrete).

Quanto maior for a corrente especificada pelo fabricante, maior a espessura do filamento. Assim, se a espessura do filamento do fusível suporta no máximo uma corrente de 10A e por um motivo qualquer a corrente exceder esse valor, a temperatura atingida pelo filamento será suficiente para derrete-lo, e desta forma a corrente é interrompida.

Os fusíveis se encontram normalmente em dois lugares nas instalações elétricas de uma residência: no quadro de distribuição e junto do relógio medidor. Alem disso eles estão presentes no circuito elétrico dos aparelhos eletrônicos, no circuito elétrico do carro, etc.

O fusível de cartucho, manufaturado e lacrado em fábrica, consiste de um corpo oco não condutivo, de vidro ou plástico, cujo elemento condutor está ligado interiormente a duas cápsulas de metal, os terminais, localizados nas extremidades.

FUSÍVEL TIPO ROLHA.

São fabricados desde 6 a 30 Ampères. Atualmente vem sendo desativado, devido a sua substituição por disjuntores.

FUSÍVEL CARTUCHO.

São de dois tipos: cartucho tipo virola e cartucho tipo faca. Cartucho tipo virola são fabricados desde 10 a 60 Ampères. Cartucho tipo faca são fabricados desde 80 a 600 Ampères.

MATERIAS DE SECCIONAMENTO DE CIRCUTO.

São dispositivos cuja função é seccionar um circuito, ou seja corta-lo, com a finalidade de separar um trecho para manutenção, desenergizar um aparelho ou cortar a energia de alimentação de um trecho em condição de curto-circuito.

CHAVES SEPARADORAS.

São as dimensionada para interromper apenas pequenas correntes (devem ser abertas com o circuito desenergizado), apesar de poderem conduzir a corrente nominal para a qual foram fabricadas.

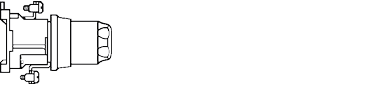

Diazed

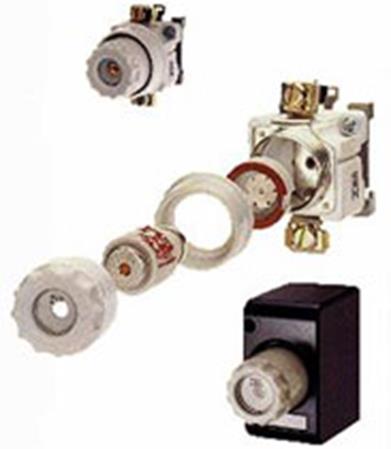

Os fusíveis DIAZED são utilizados na proteção de curto-circuito em instalações elétricas residenciais, comerciais e industriais, quando corretamente instalados, permitem o seu manuseio sem riscos de toque acidental. Possuem categoria de utilização gL/gG, em três tamanhos (DI, DII e DIII) atendem as correntes nominais de 2 a 100ª Limitadores de corrente, possuem capacidades de interrupção: - até 20A - 100kA - 25 a 63A  - 70kA - 80 e 100A - 50k em até 500VCA Os parafusos de ajuste impedem a mudança equivocada de fusíveis com valores superiores de corrente, preservando as especificações do projeto.  Permitem fixação por engate rápido sobre trilho ou parafusos, atendem as normas IEC 269 e NBR 11844 e possuem marca de conformidade do INMETRO.

Fusível Modelo NH

NH 00

NH 1

NH 2

NH 3

TIPOS DE FUZIVEIS

TIPOS DE FUZIVEIS

TESTE DE FUSÍVEL

·
