INTERRUPTOR INTERMEDIÁRIO

Interruptor “FOUR-WAY” (INTERMEDIÁRIO): utilizado quando se quer comandar uma lâmpada (ou conjunto de lâmpadas) de mais de dois pontos distintos. Utilizado sempre com dois interruptores “three-way”.

O interruptor intermediário também é conhecido como 4-way (four way), e sua ligação é baseada apenas em pares de retorno.

Em nosso exemplo, serão usados dois pares de retorno para ligar o interruptor intermediário, ou seja, quatro fios de retorno.

Dois retornos virão de um interruptor paralelo e outros dois retornos virão do outro interruptor paralelo.

É possível que, de acordo com a necessidade, o eletricista coloque não apenas três, mas quatro, cinco ou mais pontos de controle (interruptores) da lâmpada. A lógica de ligação será sempre a mesma, desde que sejam acrescentados outros interruptores do tipo INTERMEDIÁRIO.

A ligação do restante da instalação é a mesma para interruptores paralelos, onde em um será ligado o retorno da lâmpada e no outro será ligado o fio fase do circuito.

LÂMPADA, DOIS INTERRUPTORES PARALELOS E UM INTERMEDIÁRIO.

Interruptor Intermediário.flv

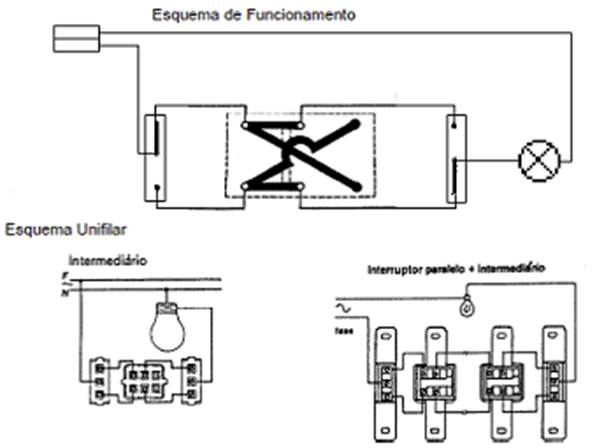

ESQUEMA MULTIFILAR

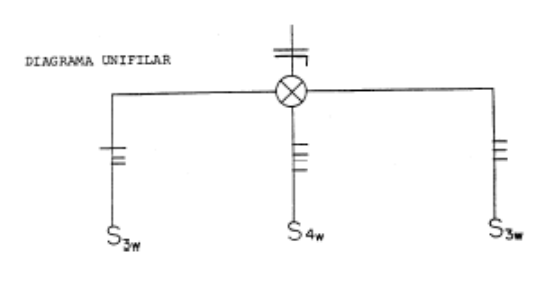

ESQUEMA UNIFILAR
