Interruptor Paralelo.

É muito importante atender a necessidade de controlar uma ou várias lâmpadas situadas no mesmo ponto, de mais de um local diferente. Nestes casos utiliza-se um conjunto de Interruptores Paralelo, conhecido também como “Three Way”.

Esse Interruptor além de proporcionar um maior conforto para o usuário, aumenta os aspectos quanto a segurança, devido ao comando da iluminação estar em mais de um ponto.

Exemplo: em corredores ou uma escada,  é bom que tenha um interruptor em cada uma das extremidades ligados  à mesma lâmpada. Isso possibilita uma pessoa acender a lâmpada ao chegar e apagá-la quando atingir a outra extremidade da escada ou corredor.

Nas salas, quartos (um de cada lado da cama de casal ajuda no bom relacionamento), corredores, cozinhas, na iluminação externa, etc.

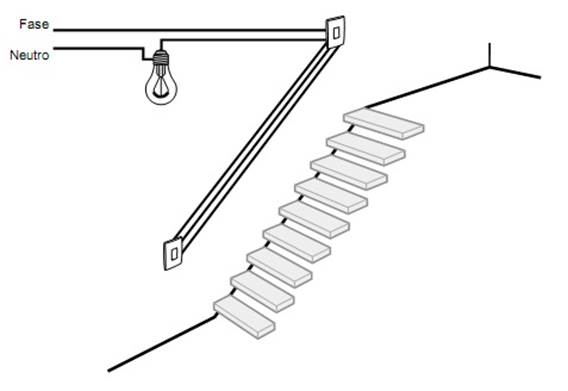

(Fig 01:Exemplo de aplicação de um Three-way ou Interruptor Paralelo)

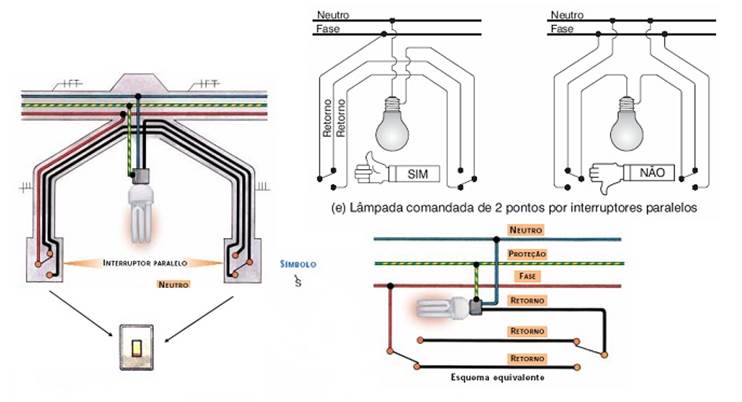

(Fig 02: Esquema indicativo de ligação com o respectivo tipo de condutor – clique na figura para ampliar)

Na figura 02 temos dois tipos de ligações, o correto e o incorreto.  Note que os interruptores sempre seccionam a fase, nunca o neutro, como exigido pela NBR 5410, para impedir choque elétrico nas trocas de lâmpadas com este acionado. Observe a existência do condutor de retorno, assim chamada a fase após ser seccionada.

1) O Condutor Neutro é ligado em um ponto no Receptáculo da luminária;

2) O Condutor Fase deverá ser ligado em um dos Interruptores Paralelos, no pino central. Dos outros dois pinos deste Interruptor, deverão sair 2 condutores de Retorno, até o outro Interruptor Paralelo;

3) Do pino central deste segundo Interruptor Paralelo, sairá outro condutor de retorno, que deverá ser ligado no outro pólo do receptáculo da luminária, completando assim, o circuito elétrico.

Podemos ver com mais detalhes na figura abaixo:

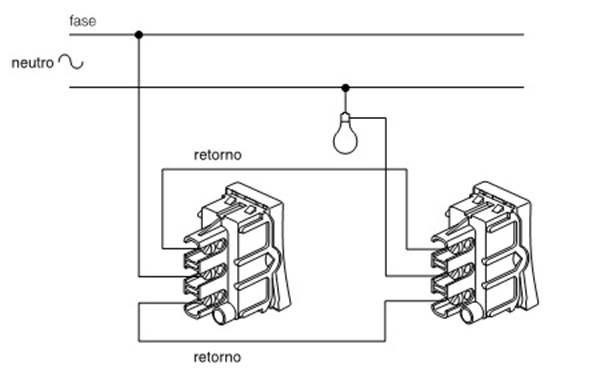

(Fig: 03 Ligaçao do Three-Way)

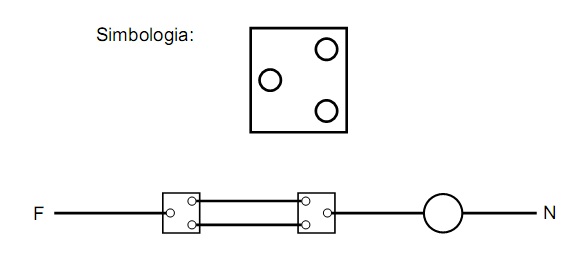

Fig 04: Simbologia do Three-Way)

Tarefa 04

LÂMPADA E DOIS INTERRUPTORES PARALELOS

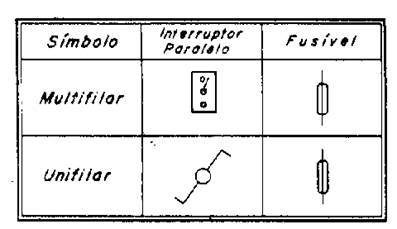

QUADRO DE SIMBOLOGIA

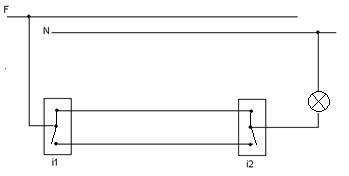

MÉTODO : ESQUEMA MULTIFILAR

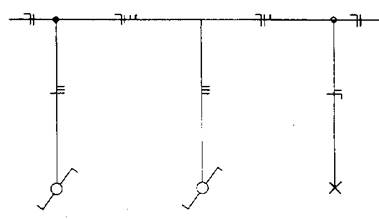

ESQUEMA UNIFILAR
