São aparelhos registradores destinados a medir o consumo
de energia elétrica, em watt-hora ou quilowatt-hora (fig. 1).
Existem medidores para corrente contínua, para
corrente alternada monofásica e para corrente
alternada trifásica.
Os medidores para corrente alternada, geralmente, são do
tipo de indução e compõem-se
essencialmente do seguinte:
No seu funcionamento, tem-se um pequeno motor elétrico
(constituído pelo disco e pelas bobinas de potencial e de corrente) cujo número
de revoluções é proporcional à corrente elétrica que circula pelo mesmo e que
transmite o movimento ao aparelho registrador, que registra o consumo conforme
as rotações do motor.
Na ligação do medidor de energia elétrica, a bobina de
potencial é conectada em paralelo com a linha de alimentação e a bobina de
corrente é ligada em série com a carga, de modo a ser percorrida pela somas das
correntes dos circuitos da mesma.

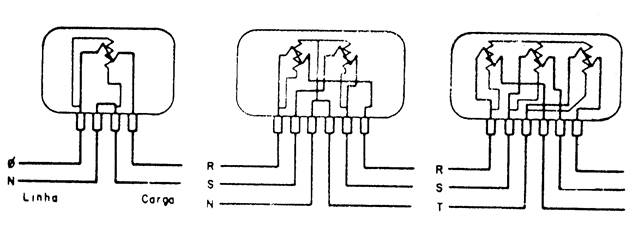

Na ligação desses aparelhos deve-se observar o circuito
indicado pelo fabricante, pois a disposição dos bornes nos mesmos não é
normalizada. Os esquemas das figuras 2, 3 e 4, são apenas ilustrativos, não
sendo de uso geral.
|
|
|
|
|
|
||
|
|
|
|

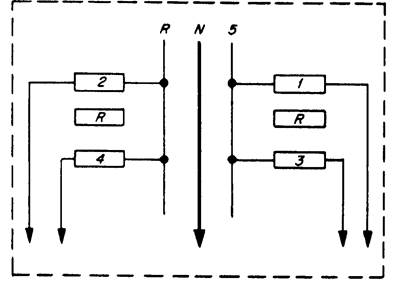

QUADRO

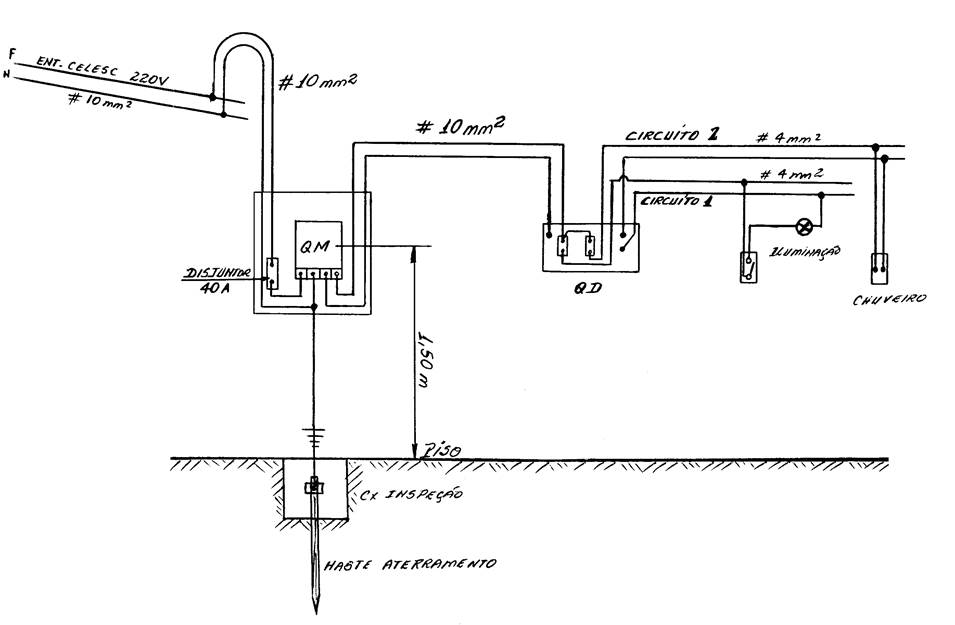

MEDIDOR E QUADRO DE DISTRIBUIÇÃO

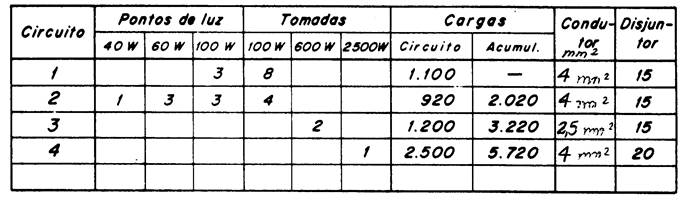

TABELA DE CARGA
