INTRODUÇÃO

Este curso destaca problemas comuns que podem ocorrer durante a operação e serviço da pá carregadeira, bem como apresenta sugestões para solucioná-los.

Antes de iniciar a operação, o estudo e a compreensão do curso é imprescindível.

Deve-se manter a apostila próximo da pá carregadeira para que o operador possa consultá-lo, quando for necessário.

Esta apostila é importante partes da pá carregadeira e caso seja perdido ou por algum motivo torne-se ilegível, entre em contato com a SULFORP no conteúdo desta apostila são abordados o funcionamento do equipamento, segurança de operação e especificações técnicas.

Devido à contínua melhora em design, desempenho, para atender as diferentes necessidades dos clientes, o conteúdo, normas, diagramas entre outros, podem ser alterados nesta apostila sem aviso prévio.

Tais alterações poderão influenciar na manutenção da pá carregadeira, de modo que é necessário verificar as atualizações nos documentos sobre o produto.

Para buscar as atualizações ou buscar respostas para dúvidas sobre as informações neste manual, consulte os distribuidores autorizados.

Nos primeiros capítulos, encontram-se a apresentação do equipamento e precauções de segurança para a operação, serviços diários e reparos para a pá carregadeira.

A maioria dos acidentes ocorre durante a operação, manutenção e reparos quando são negligenciadas as regulamentações básicas de segurança.

Se constatado que algo poderá causar acidentes, previna-se.

O operador da pá carregadeira deve ser treinado nas regras de trânsito e operação, e obedecer a relevantes decretos (segurança no trabalho, tráfego em rodovias, etc.).

Em toda a rotina ou precauções habituais de segurança, é essencial lembrar-se de que segurança é subjetivo e pode prevenir que sérios acidentes ou morte ocorram.

Estudar e inteirar-se com o manual deve ser visto com uma parte da segurança do trabalho.

Lembre-se de que o operador é o principal agente de segurança.

Uma operação segura protege não apenas o operador, mas também, as pessoas ao redor e o equipamento.

Em várias partes do manual, são listadas advertências para uso do produto. Ignorar estas advertências, provavelmente causará graves acidentes.

Nunca opere, faça manutenção ou reparos na pá carregadeira antes de ler e entender o manual de operação.

Como se sabe, não é possível prever os riscos do ambiente de trabalho, portanto alguns avisos podem não ser mencionados no manual e na pá carregadeira.

Outras situações que influenciam na segurança das operações estão representadas por símbolos de segurança com localização específica e regulamentadas na própria estrutura da pá carregadeira.

Caso o fabricante não forneça procedimentos específicos para uso de ferramentas especiais, manutenção ou operação, os operadores devem tomar medidas efetivas de segurança.

Há capítulos específicos sobre habilidades básicas de condução, operação, inspeção e orientações relativas à manutenção diária, bem como o período de manutenção.

O período de manutenção mencionado neste manual refere-se às horas de trabalho. Sob extremas condições de trabalho, com muita sujeira e umidade, será necessária maior frequência na manutenção e lubrificação do que a manutenção regular estipulada no manual.

Também nesta seção do manual, encontra-se principalmente a resolução de alguns problemas observados.

• Para informações específicas sobre os componentes da pá carregadeira, consulte os manuais correspondentes.

• Sempre que trabalhar com a pá carregadeira, esteja acompanhado deste manual.

APRESENTAÇÃO DA PÁ

Esta carregadeira é um equipamento para construção civil com pá carregadeira única, frontal, articulada e sobre rodas.

Poderão ser largamente utilizada em trabalhos de campo, estações e armazéns para carregamento de curta distância, transportando materiais soltos como terra, pedra, carvão, areia, etc. Também poderá ser usada para rebocar, remover terra, etc.

Tudo isto torna este equipamento altamente eficiente e competitivo.

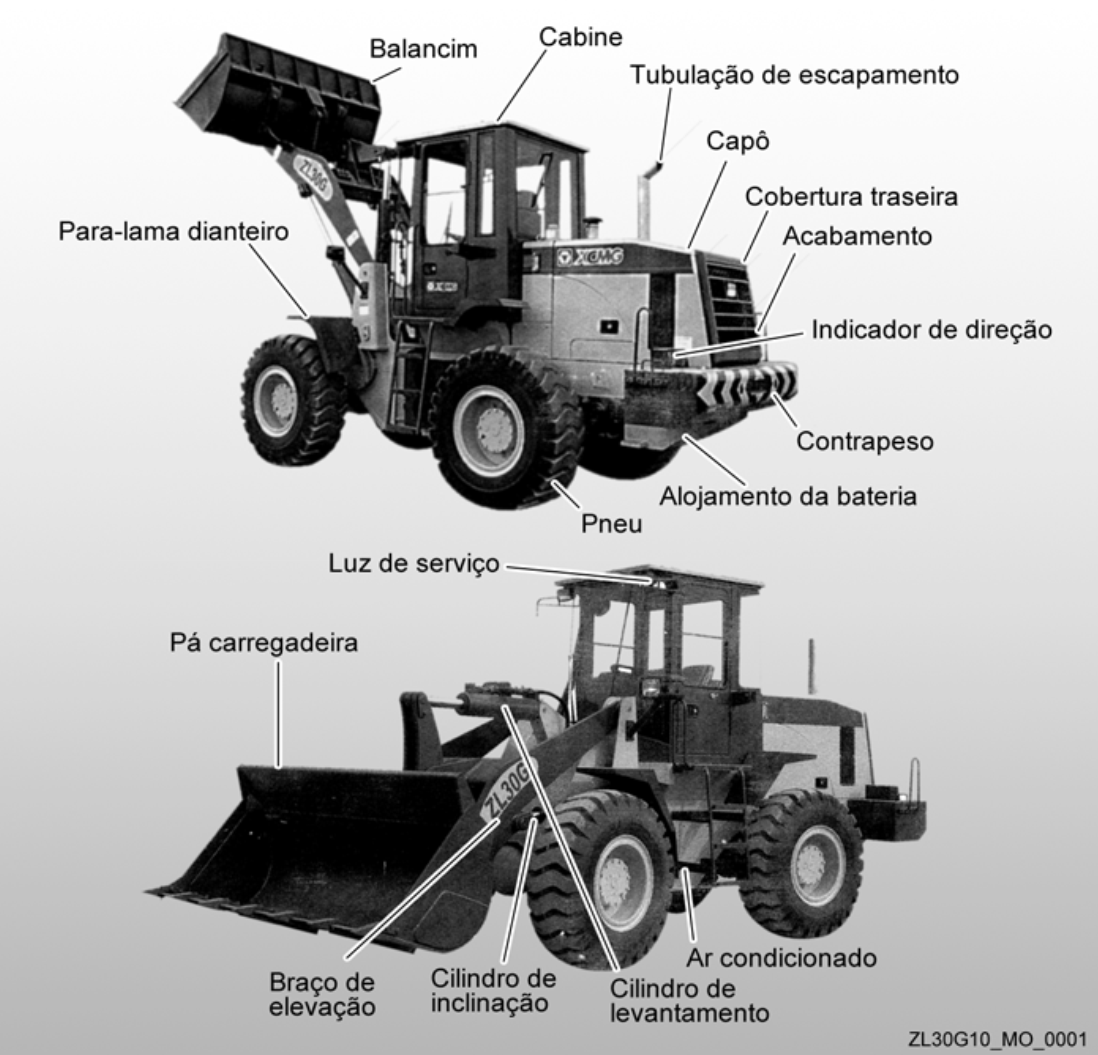

Componentes da Pá Carregadeira ZL30G.

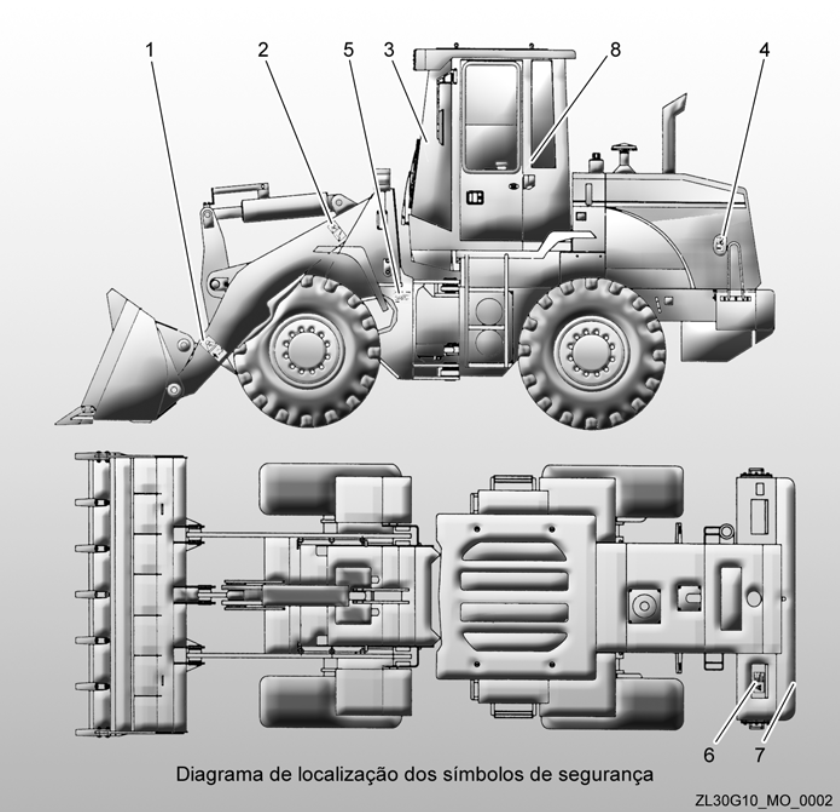

Diagrama de Localização dos Símbolos de Segurança Leia cuidadosamente e siga todas as instruções contidas nos símbolos.

Este capítulo mostra os locais e descrições dos símbolos de segurança do equipamento. Proteja estes símbolos.

Se os símbolos ou ilustrações se perderem, estiverem danificados ou sujos, substitua-os ou conserte o mais rápido possível.

Em caso de modificação nas peças que contêm símbolos de segurança, coloque o símbolo correspondente naquela parte.

Para a limpeza do símbolo de segurança use água e sabão, ao invés de outros produtos.

1. Nunca fique sob o equipamento de trabalho. Localização: em ambos os lados do braço de elevação.

	2. Ao carregar ou elevar a pá carregadeira, esteja em uma plataforma segura. Localização: em ambos os lados do braço de elevação.
	3. FOPS & ROPS. (Estrutura de proteção contra quedas de objetos) (Estrutura de proteção contra capotamento). Etiqueta Placa de Certificação do Modelo XCMG ROPS/FOPS Atual Atenção Danos à estrutura, alterações ou reparação imprópria podem comprometer a estrutura, anulando esta certificação. Não solde ou perfure a estrutura. Consulte um distribuidor XCMG para ver as limitações de uma estrutura sem certificação
	4. Quando o motor estiver ligado, mantenha distância do ventilador do sistema de arrefecimento. Localização: em cima do radiador.
	5. Nunca entre no vão do equipamento de trabalho e a cabine. Localização: entre as estruturas dianteira e traseira. Etiqueta “Perigoso entrar nesta área enquanto a carregadeira trabalha”.
6. Atenção referente à bateria. Localização: lado interno da tampa da bateria. Etiqueta As baterias expelem vapores inflamáveis que podem explodir. Não fume enquanto observa o nível do eletrólito. O eletrólito é um ácido que pode causar dano em contato com a pele e os olhos. Sempre use óculos de proteção em serviços de risco
7. Mantenha distância do equipamento. Localização: no contrapeso.
8. Atenção com o freio de estacionamento. Localização: no painel de controle dentro da cabine. Etiqueta Atenção Não opere a carregadeira enquanto o indicador de baixa pressão estiver aceso. Aguarde até que a pressão do ar atinja o parâmetro de liberação do freio de estacionamento, então opere a carregadeira.
Precauções de Uso · Somente o trabalhador responsável poderá operar e manter a carga. · Ao operar e fazer manutenção do equipamento obedeça todas as normas de segurança, notas e instruções. · Estude os documentos referentes ao equipamento, aprenda as instruções, operação e manutenção e familiarize-se com as posições e função de cada botão, instrução e alarme. · Entenda todos os regulamentos, regras de operação e aprenda a usar a sinalização de trabalho.

Características

· Pá carregadeira articulada no centro de duas rodas bases, diminuindo o ângulo de giro da direção. A carregadeira é muito flexível e adaptável para lugares estreitos.

· Transmissão mecânica hidráulica; a potência do motor pode ser totalmente utilizada e o torque poderá ser aumentado para que o equipamento obtenha maior força. Enquanto isso, o equipamento poderá ser automaticamente ajustado em sua velocidade para proteger a transmissão e o motor da resistência externa.

· Operação flexível e confiável.

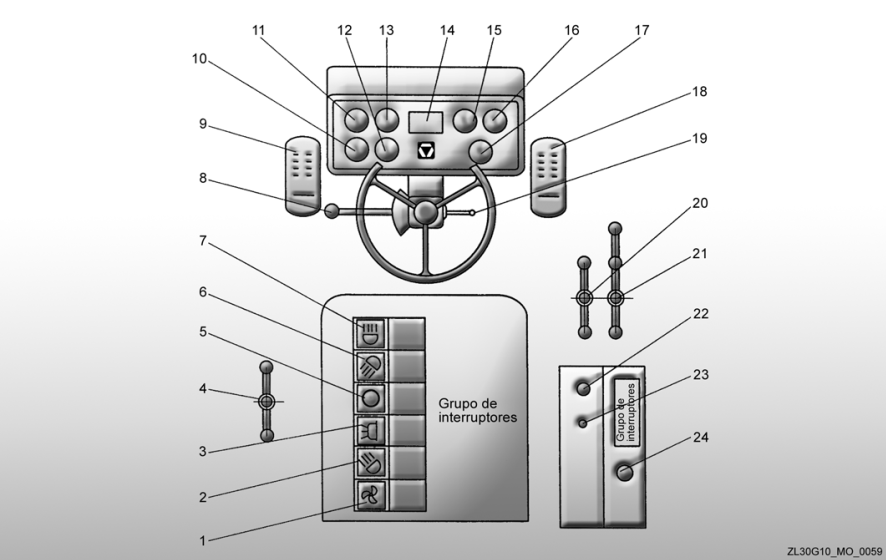

Instrumentos e Botões

A cabine da carregadeira ZL30G foi desenhada para proporcionar conforto durante a operação.

Primeiramente é necessária a familiarização com alguns itens:

· Chaves: três jogos de chaves (duas chaves para cada jogo);

– Chave da porta

– Chave de partida do motor

– Chave da porta lateral do capô

· Portas: fechadura na maçaneta; gire a chave no sentido horário para trancar; se a porta estiver travada quando estiver aberta, puxe a trava interna que fica atrás da porta.
