Micrômetro: tipos e usos

Um mecânico precisava medir um eixo da maneira mais exata possível.

Tentou a medição com paquímetro, mas logo desistiu, pois esse instrumento não tinha resolução adequada.

Pediu orientação a um colega do setor de metrologia.

O colega resolveu o problema oferecendo-lhe um micrômetro que, no caso, era o instrumento mais adequado à medição desejada.

Você sabe o que é um micrômetro?

Este é o assunto desta aula.

Se você já conhece esse instrumento, terá a oportunidade de conhecê-lo mais profundamente.

Trata-se de conhecimento necessário a quem trabalha ou deseja trabalhar na área da mecânica.

Origem e função do micrômetro

Jean Louis Palmer apresentou, pela primeira vez, um micrômetro para requerer sua patente.

O instrumento permitia a leitura de centésimos de milímetro, de maneira simples.

Com o decorrer do tempo, o micrômetro foi aperfeiçoado e possibilitou medições mais rigorosas e exatas do que o paquímetro.

De modo geral, o instrumento é conhecido como micrômetro.

Na França, entretanto, em homenagem ao seu inventor, o micrômetro é denominado Palmer.

Princípio de funcionamento

O princípio de funcionamento do micrômetro assemelha-se ao do sistema parafuso e porca.

Assim, há uma porca fixa e um parafuso móvel que, se der uma volta completa, provocará um descolamento igual ao seu passo.
Desse modo, dividindo-se a “cabeça” do parafuso, podem-se avaliar frações menores que uma volta e, com isso, medir comprimentos menores do que o passo do parafuso.

Nomenclatura

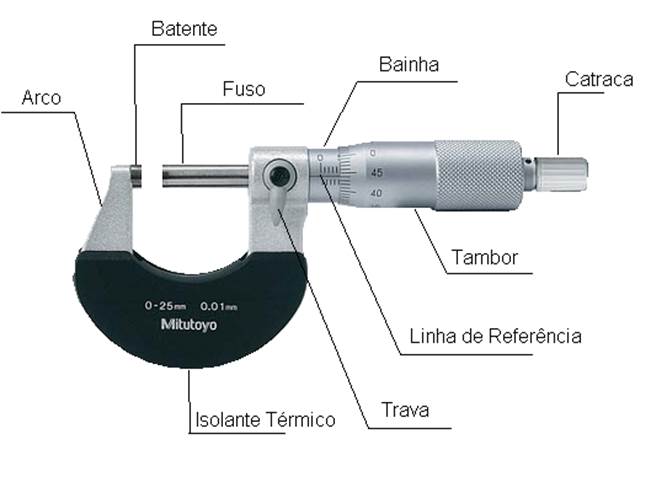

A figura seguinte mostra os componentes de um micrômetro.

Vamos ver os principais componentes de um micrômetro.

· O arco é constituído de aço especial ou fundido, tratado termicamente para eliminar as tensões internas.

· O isolante térmico, fixado ao arco, evita sua dilatação porque isola a transmissão de calor das mãos para o instrumento.

· O fuso micrométrico é construído de aço especial temperado e retificado para garantir exatidão do passo da rosca.

· As faces de medição tocam a peça a ser medida e, para isso, apresentam-se rigorosamente planos e paralelos. Em alguns instrumentos, os contatos são de metal duro, de alta resistência ao desgaste.

· A porca de ajuste permite o ajuste da folga do fuso micrométrico, quando isso é necessário.

· O tambor é onde se localiza a escala centesimal. Ele gira ligado ao fuso micrométrico. Portanto, a cada volta, seu deslocamento é igual ao passo do fuso micrométrico.

· A catraca ou fricção assegura uma pressão de medição constante.

· A trava permite imobilizar o fuso numa medida predeterminada.

Características

Os micrômetros caracterizam-se pela:

· Capacidade;

· Resolução;

· Aplicação.

A capacidade de medição dos micrômetros normalmente é de 25 mm (ou 1"), variando o tamanho do arco de 25 em 25 mm (ou 1 em 1"). Podem chegar a 2000 mm (ou 80").

A resolução nos micrômetros pode ser de 0,01 mm; 0,001 mm; .001" ou .0001".

No micrômetro de 0 a 25 mm ou de 0 a 1", quando as faces dos contatos estão juntas, a borda do tambor coincide com o traço zero (0) da bainha.

A linha longitudinal, gravada na bainha, coincide com o zero (0) da escala do tambor.

Para diferentes aplicações, temos os seguintes tipos de micrômetro.

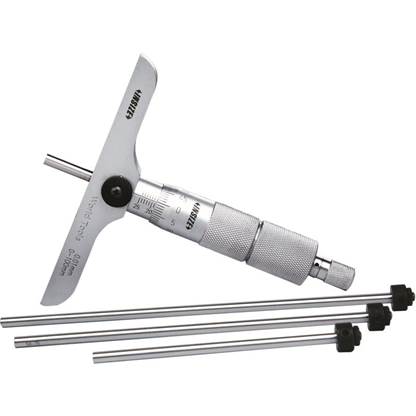

De profundidade

Conforme a profundidade a ser medida, utilizam-se hastes de extensão, que são fornecidas juntamente com o micrômetro.

Com arco profundo

Serve para medições de espessuras de bordas ou de partes salientes das peças.

Com disco nas hastes O disco aumenta a área de contato possibilitando a medição de papel, cartolina, couro, borracha, pano etc. Também é empregado para medir dentes de engrenagens.

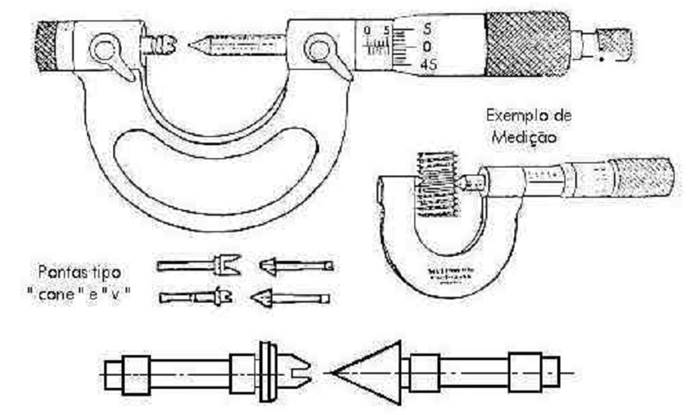

Para medição de roscas

Especialmente construído para medir roscas triangulares, este micrômetro possui as hastes furadas para que se possa encaixar as pontas intercambiáveis, conforme o passo para o tipo da rosca a medir.

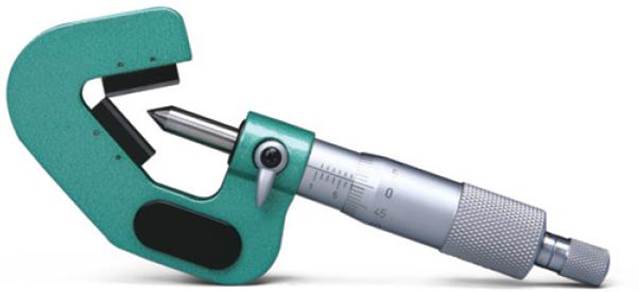

Com contato em forma de V

É especialmente construído para medição de ferramentas de corte que possuem número ímpar de cortes ( fresas de topo, macho, alargadores etc.).

Os ângulos em V dos micrômetros para medição de ferramentas de 3 cortes é de 60º; 5 cortes, 108º e 7 cortes, 128º34’17".

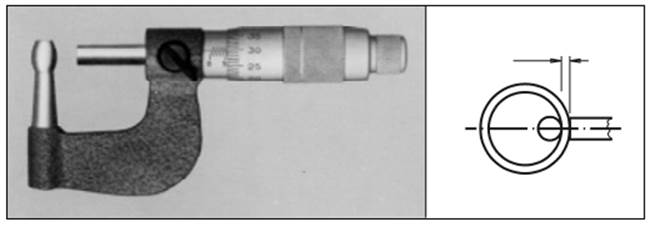

Para medir parede de tubos

Este micrômetro é dotado de arco especial e possui o contato a 90º com a haste móvel, o que permite a introdução do contato fixo no furo do tubo.

MICROMETRO TIPOS E USOS

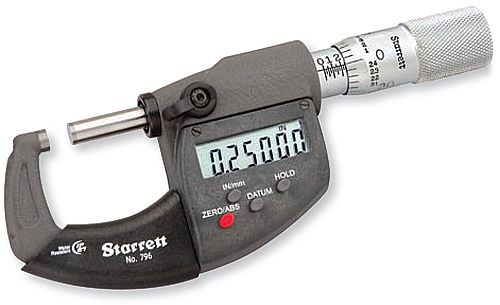

Ideal para leitura rápida, livre de erros de paralaxe, próprio para uso em controle estatístico de processos, juntamente com microprocessadores.

Micrômetro: sistema métrico

Um mecânico precisava medir uma peça com micrômetro, mas não sabia fazer a leitura.

Como havia sido admitido há pouco tempo, não quis que os colegas e muito menos o supervisor soubessem do seu desconhecimento.

Por isso, decidiu estudar sozinho para poder fazer o seu trabalho.

Por sorte, o mecânico encontrou um livro que continha informações sobre o assunto.

Vamos acompanhar seu estudo?

Micrômetro com resolução de 0,01 mm

Vejamos como se faz o cálculo de leitura em um micrômetro.

A cada volta do tambor, o fuso micrométrico avança uma distância chamada passo.

A resolução de uma medida tomada em um micrômetro corresponde ao menor deslocamento do seu fuso.

Para obter a medida, divide-se o passo pelo número de divisões do tambor.

Se o passo da rosca é de 0,5 mm e o tambor tem 50 divisões, a resolução será:

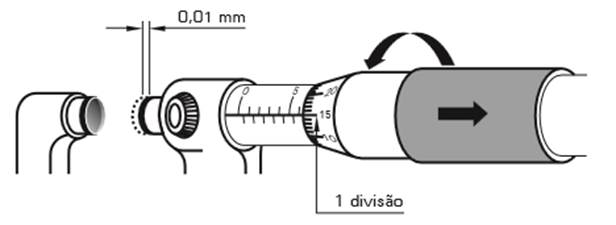

Assim, girando o tambor, cada divisão provocará um deslocamento de 0,01 mm no fuso.

Leitura no micrômetro com resolução de 0,01 mm.

1º passo - leitura dos milímetros inteiros na escala da bainha.

2º passo - leitura dos meios milímetros, também na escala da bainha.

3º passo - leitura dos centésimos de milímetro na escala do tambor.

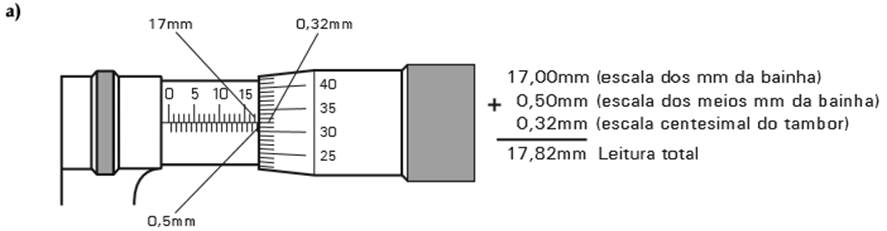

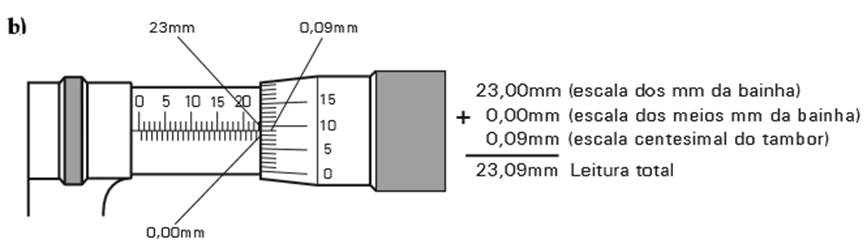

Exemplos:

MICROMETRO-MILIMETRO-CENTESIMAL

Micrômetro com resolução de 0,001 mm

Quando no micrômetro houver nônio, ele indica o valor a ser acrescentado à leitura obtida na bainha e no tambor.

A medida indicada pelo nônio é igual à leitura do tambor, dividida pelo número de divisões do nônio. Se o nônio tiver dez divisões marcadas na bainha, sua resolução será:

Leitura no micrômetro com resolução de 0,001 mm.

1º passo - leitura dos milímetros inteiros na escala da bainha.

2º passo - leitura dos meios milímetros na mesma escala.

3º passo - leitura dos centésimos na escala do tambor.

4º passo - leitura dos milésimos com o auxílio do nônio da bainha, verificando qual dos traços do nônio coincide com o traço do tambor.

A leitura final será a soma dessas quatro leituras parciais.

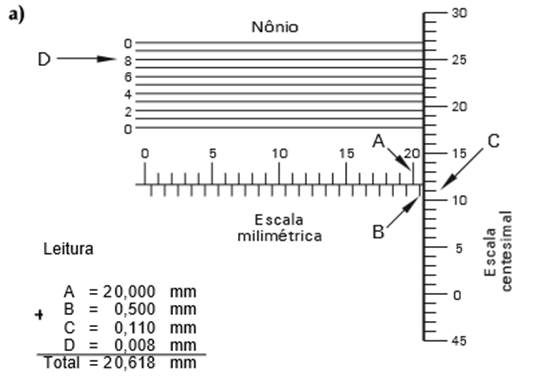

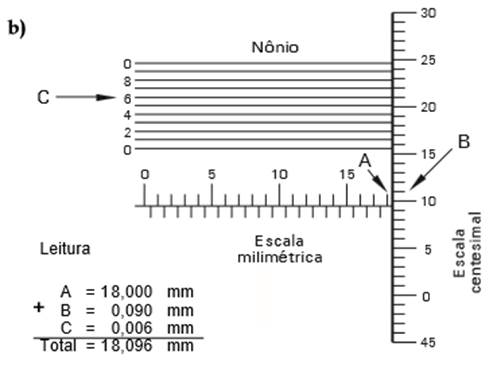

Exemplos:

MICROMETRO-MILIMETRO-MILESIMAL

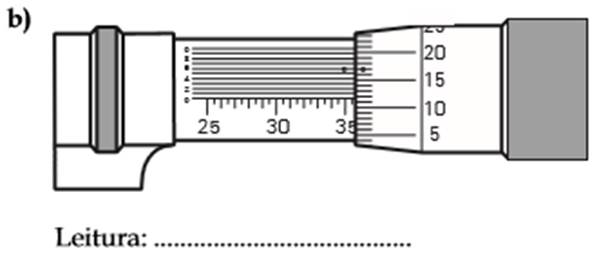

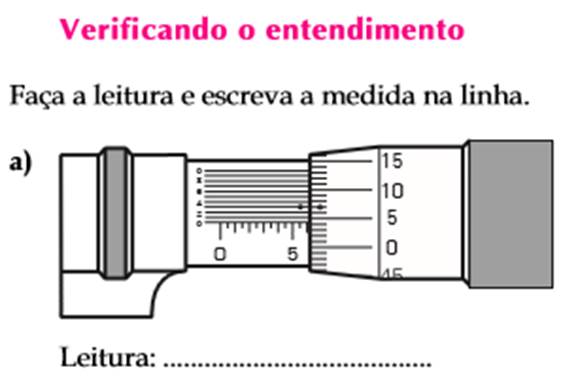

Veja se acertou. As respostas corretas são: a) 6,043 mm b) 35,616 mm
