Paquímetro: tipos e usos
Como a empresa fabricou
muitas peças fora das dimensões, o supervisor suspendeu o trabalho e analisou a
causa do problema.
Concluiu que a maioria dos
profissionais tinha dificuldade em utilizar o paquímetro.
Novamente o supervisor da
empresa se viu em apuros, pois ninguém tinha conhecimentos suficientes sobre
paquímetro.
Diante da situação, o
supervisor decidiu, com o grupo, contratar um especialista para uma explicação
sobre paquímetro.
Vamos acompanhar as explicações
do especialista?
Paquímetro

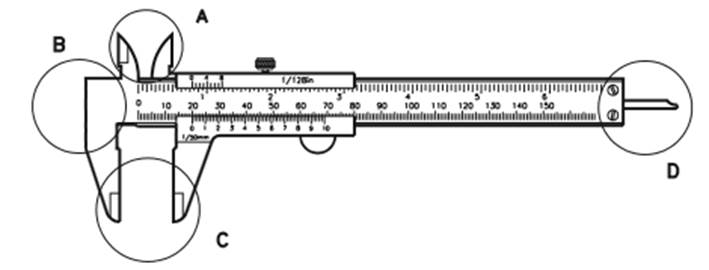

O paquímetro é um
instrumento usado para medir as dimensões lineares internas, externas e de
profundidade de uma peça.

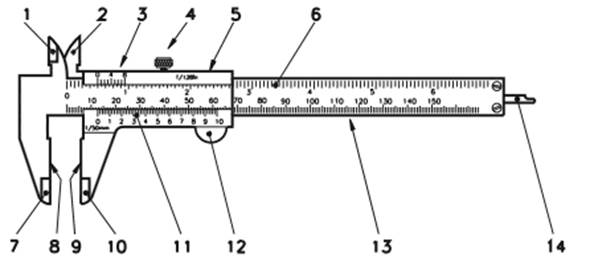

Consiste em uma régua
graduada, com encosto fixo, sobre a qual desliza um cursor.
|
1. orelha
fixa |
8. encosto
fixo |
|
2. orelha
móvel |
9. encosto
móvel |
|
3. nônio ou
vernier (polegada) |
10. bico
móvel |
|
4. parafuso
de trava |
11. nônio ou
vernier (milímetro) |
|
5. cursor |
12. impulsor |
|
6. escala
fixa de polegadas |
13. escala
fixa de milímetros |
|
7. bico fixo |
14. haste de
profundidade |
O
cursor ajusta-se à régua e permite sua livre movimentação, com um mínimo de
folga.
Ele
é dotado de uma escala auxiliar, chamada nônio ou vernier.
Essa
escala permite a leitura de frações da menor divisão da escala fixa.
O
paquímetro é usado quando a quantidade de peças que se quer medir é pequena.
Os
instrumentos mais utilizados apresentam uma resolução de:
As
superfícies do paquímetro são planas e polidas, e o instrumento geralmente é
feito de aço inoxidável.
Suas
graduações são calibradas a 20ºC.
Tipos e usos

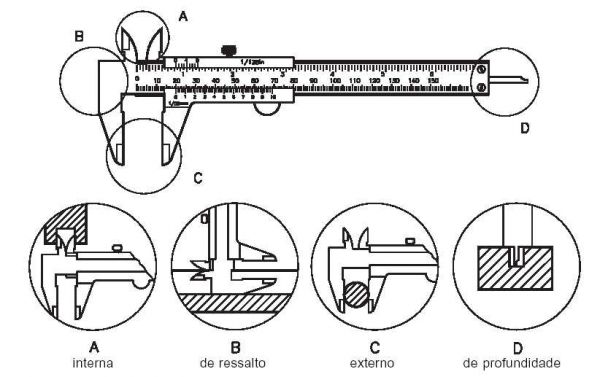

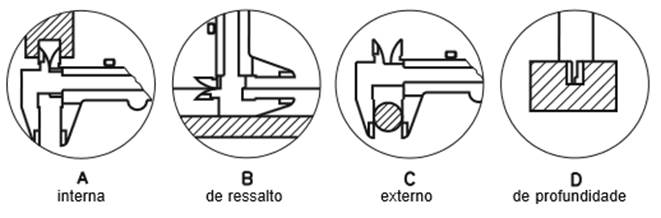

É utilizado
em medições internas, externas, de profundidade e de ressaltos.
Trata-se
do tipo mais usado.

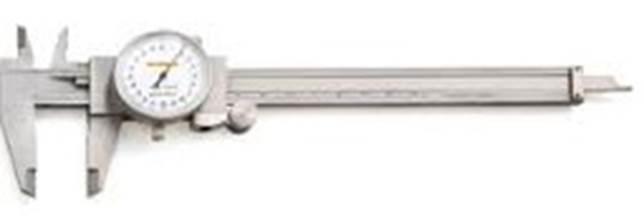

Paquímetro universal com
relógio
O relógio acoplado ao cursor
facilita a leitura, agilizando a medição.

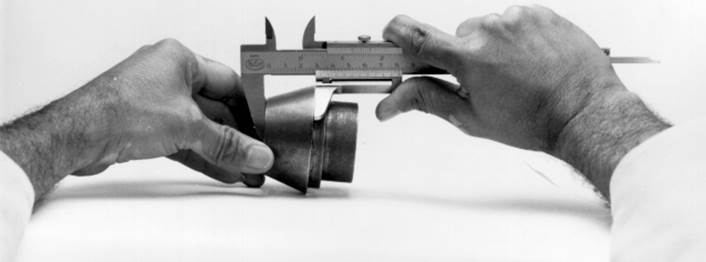

Paquímetro com bico móvel
(basculante)
Empregado para medir peças cônicas
ou peças com rebaixos de diâmetros diferentes.
PAQUIMETRO-RELOGIO-MILIMETRO
Paquímetro de profundidade
Serve para medir a
profundidade de furos não vazados, rasgos, rebaixos etc.

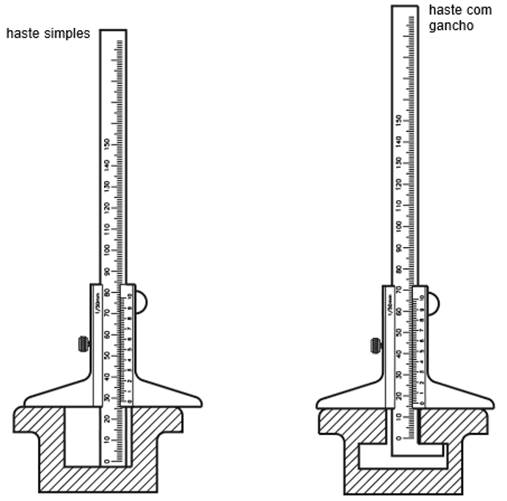

Esse tipo de paquímetro pode
apresentar haste simples ou haste com gancho. Veja a seguir duas situações de
uso do paquímetro de profundidade.

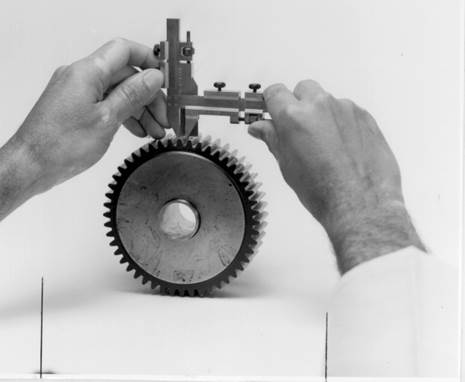

Paquímetro duplo
Serve
para medir dentes de engrenagens.

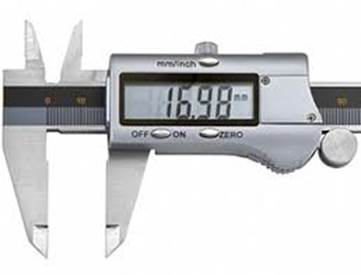

Paquímetro digital
Utilizado para leitura rápida,
livre de erro de paralaxe, e ideal para controle estatístico.

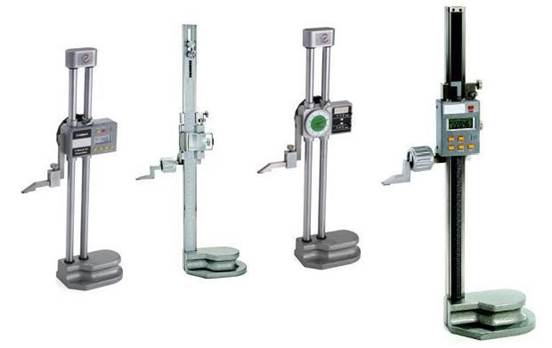

Traçador de altura
Esse instrumento baseia-se
no mesmo princípio de funcionamento do paquímetro, apresentando a escala fixa
com cursor na vertical.
É empregado na traçagem de peças, para facilitar o processo de fabricação
e, com auxílio de acessórios, no controle dimensional.

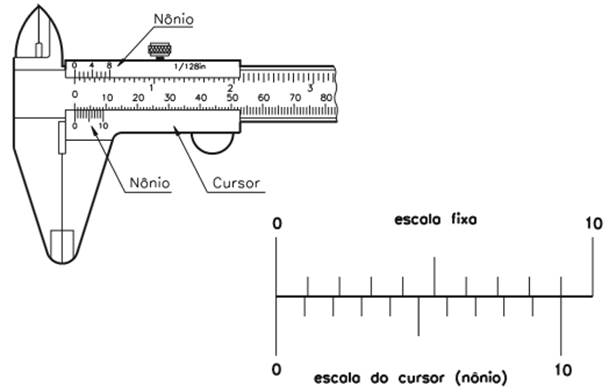

A escala do cursor é chamada
de nônio ou vernier, em homenagem ao português Pedro Nunes e ao francês Pierre Vernier,
considerados seus inventores

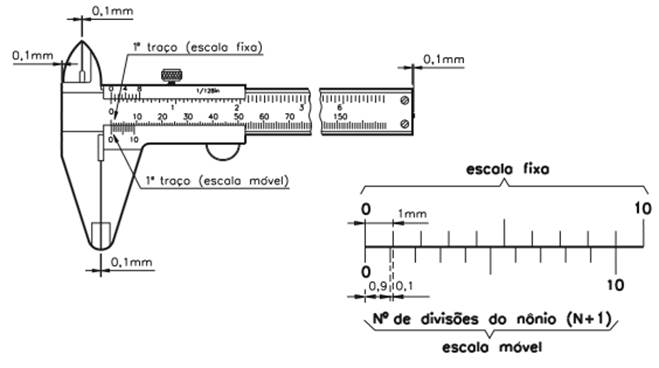

O nônio possui uma divisão a
mais que a unidade usada na escala fixa.
No sistema métrico, existem
paquímetros em que o nônio possui dez divisões equivalentes a nove milímetros (9mm).
Há, portanto, uma diferença
de 0,1 mm entre o primeiro traço da escala fixa e o primeiro traço da escala
móvel.
Essa diferença é de 0,2 mm entre
o segundo traço de cada escala; de 0,3 mm entre o terceiros traços e assim por
diante.

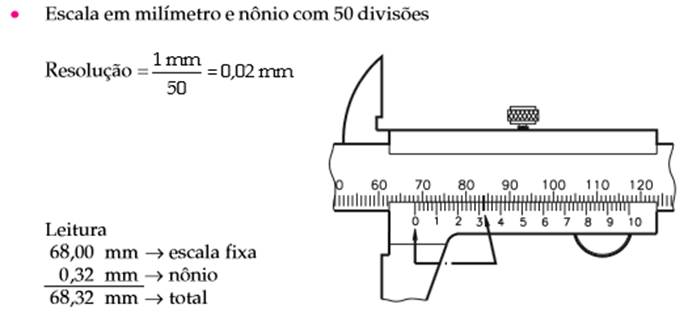

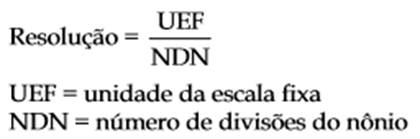

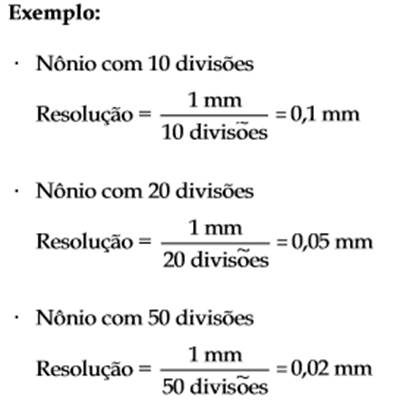

Cálculo de resolução
As diferenças entre a escala
fixa e a escala móvel de um paquímetro podem ser calculadas pela sua resolução.
A resolução é a menor medida que o instrumento
oferece. Ela é calculada utilizando-se a seguinte fórmula:
O pessoal da empresa
continua recebendo explicações sobre o paquímetro.
Todos passaram a conhecer
melhor as funções, os componentes e os tipos de paquímetro.
Mas esse conhecimento só
estaria completo se o pessoal soubesse ler medidas no paquímetro.
Por isso o treinamento
continuou.
Você sabe ler e interpretar
medidas num paquímetro?
É o que vai ser estudado
nesta aula.
Leitura no sistema métrico
Na escala fixa ou principal
do paquímetro, a leitura feita antes do zero do nônio corresponde à leitura em
milímetro.
Em seguida, você deve contar
os traços do nônio até o ponto em que um deles coincidir com um traço da escala
fixa.
Depois, você soma o número
que leu na escala fixa ao número que leu no nônio.
Para você entender o
processo de leitura no paquímetro, são apresentados, a seguir, dois exemplos de
leitura.
·

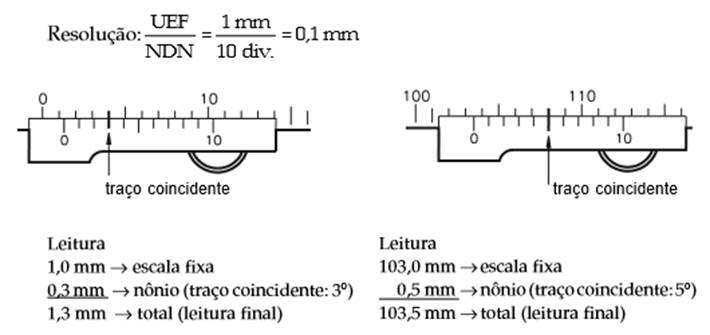

Escala em milímetro e
nônio com 10 divisões

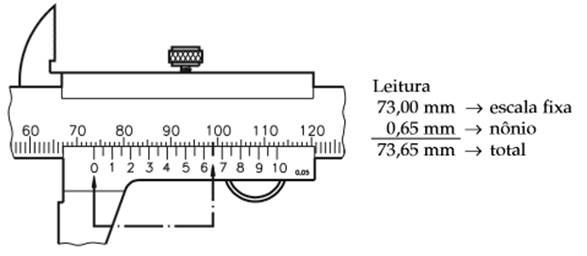

Escala em milímetro e nônio
com 20 divisões
PAQUIMETRO-NONIO-VERNIER-MILIMETRO-05
Agora, teste o que aprendeu
nesta aula. Faça os exercícios a seguir e confira suas respostas com as do
gabarito.
PAQUÍMETRO: CONSERVAÇÃO
O pessoal da empresa está
chegando à quarta aula sobre paquímetro.
Nesta aula, todos vão
aprender a usar corretamente o paquímetro, quais os possíveis erros de leitura
e quais os cuidados que se deve ter para conservá-lo. Vamos lá?
Erros de leitura
Além da falta de habilidade do
operador, outros fatores podem provocar erros de leitura no paquímetro, como, por exemplo, a
paralaxe e a pressão de medição.
PAQUIMETRO-MILIMETRO-02-AUTOAVALIACAO

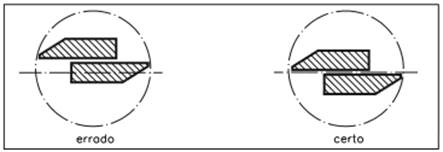

Dependendo do ângulo de
visão do operador, pode ocorrer o erro por paralaxe, pois devido a esse ângulo,
aparentemente há coincidência entre um traço da escala fixa com outro da móvel.
O cursor onde é gravado o
nônio, por razões técnicas de construção, normalmente tem uma espessura mínima
(a), e é posicionado sobre a escala principal.
Assim, os traços do nônio
(TN) são mais elevados que os traços da escala fixa (TM). Colocando o
instrumento em posição não perpendicular à vista e estando sobrepostos os
traços TN e TM, cada um dos olhos projeta o traço TN em posição oposta, o que
ocasiona um erro de leitura.
Para não cometer o erro de
paralaxe, é aconselhável que se faça a leitura situando o paquímetro em uma
posição perpendicular aos olhos.
|
|
|
Pressão de medição

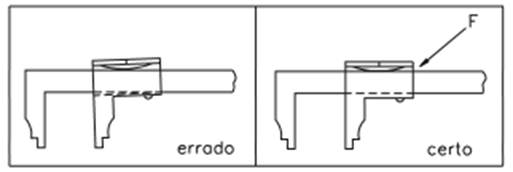

Já o erro de pressão de medição
origina-se no jogo do cursor, controlado por uma mola. Pode ocorrer uma
inclinação do cursor em relação à régua, o que altera a medida.
|
Para
se deslocar com facilidade sobre a régua, o cursor deve estar bem regulado:
nem muito preso, nem muito solto. O
operador deve, portanto, regular a mola, adaptando o instrumento à sua mão. Caso
exista uma folga anormal, os parafusos de regulagem da mola devem ser
ajustados, girando-os até encostar no fundo e, em
seguida, retornando 1/8 de volta aproximadamente. Após esse ajuste, o movimento do cursor deve
ser suave, porém sem folga. |
|
Técnica de utilização
do paquímetro
Para
ser usado corretamente, o paquímetro precisa ter:
·
Seus encostos limpos
·
A peça a ser medida
deve estar posicionada corretamente entre os encostos.
|
É
importante abrir o paquímetro com uma distância maior que a dimensão do
objeto a ser medido. O centro do encosto fixo deve ser encostado em uma das
extremidades da peça. |
|
|
Convém
que o paquímetro seja fechado suavemente até que o encosto móvel toque a
outra extremidade |
|
Feita a leitura da medida, o
paquímetro deve ser aberto e a peça retirada, sem que os encostos a toquem.
As recomendações seguintes
referem-se à utilização do paquímetro para determinar medidas:
·
Externas;
·
Internas;
·
De profundidade;
·
De ressaltos.
|
Nas
medidas externas, a peça a ser medida deve ser colocada o mais profundamente
possível entre os bicos de medição para evitar qualquer desgaste na ponta dos
bicos. |
|
|
Para
maior segurança nas medições, as superfícies de medição dos bicos e da peça
devem estar bem apoiadas. |
|

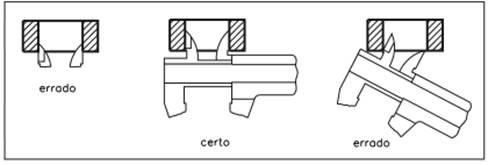

Nas
medidas internas, as orelhas precisam ser colocadas o mais profundamente
possível.
O
paquímetro deve estar sempre paralelo à peça que está sendo medida.

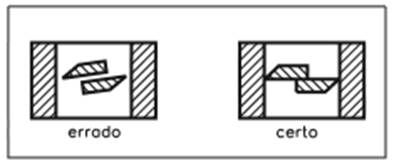

Para maior segurança nas
medições de diâmetros internos, as superfícies de medição das orelhas devem
coincidir com a linha de centro do furo.
Toma-se, então, a máxima
leitura para diâmetros internos e a mínima leitura para faces planas internas.

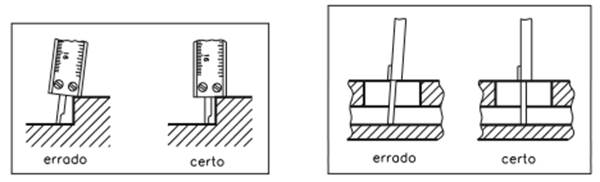

No caso de medidas de profundidade, apóia-se o
paquímetro corretamente sobre a peça, evitando que ele fique inclinado.

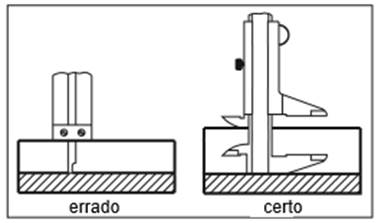

Nas medidas de ressaltos,
coloca-se a parte do paquímetro apropriada para ressaltos perpendicularmente à
superfície de referência da peça.
Não se deve usar a haste de
profundida- de para esse tipo de medição, porque ela não permite um apoio
firme.
·
Manejar o paquímetro
sempre com todo cuidado, evitando choques.
·
Não deixar o
paquímetro em contato com outras ferramentas, o que pode lhe causar danos.
·
Evitar arranhaduras
ou entalhes, pois isso prejudica a graduação.
·
Ao realizar a
medição, não pressionar o cursor além do necessário.
·
Limpar e guardar o
paquímetro em local apropriado, após sua utilização.
