COMPONENTES DA EMPILHADEIRA
|

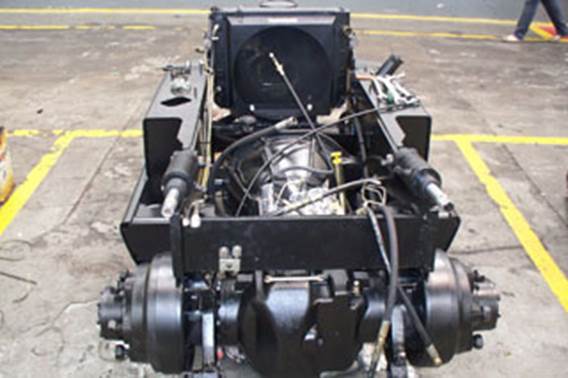

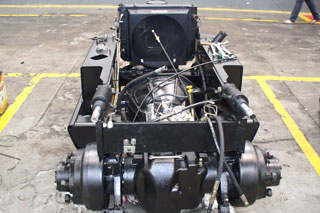

CARCAÇA OU CHASSI É a estrutura metálica, geralmente em chapa de aço, que
serve de contrapeso para a carga e de proteção para vários componentes da empilhadeira.
|

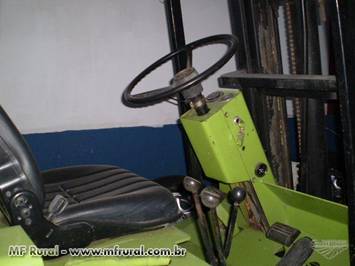

VOLANTE
|
Dispositivo de controle de direção do veículo. Pode ser
girado tanto para a direita como para a esquerda. O volante deve ser mantido limpo, evitando-se choques que
possam danificá-lo, e não utilizá-lo como apoio para subir na empilhadeira. |
|
CONTRAPESO
|
Construído de ferro fundido, situa-se na parte
traseira, e serve para equilibrar a empilhadeira. |
|
|
|
TORRE DE ELEVAÇÃO Dispositivo utilizado na sustentação dos acessórios de
movimentação de materiais. Movimenta-se no sentido vertical e inclina-se para
frente e para trás. |
|

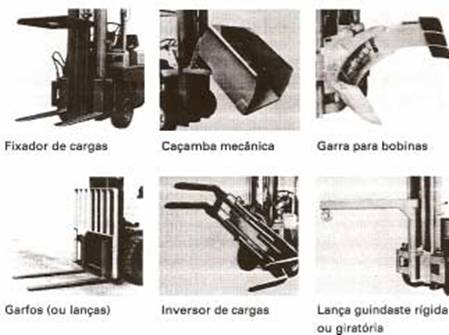

Os acessórios para movimentação de materiais são dispositivos utilizados
para carregar, transportar e empilhar materiais. |
|
013 ANIMAÇÃO SEGURANÇA NO
TRABALHO - NAPO 1
014
ANIMAÇÃO SEGURANÇA NO TRABALHO - NAPO 2
015 ANIMAÇÃO SEGURANÇA NO TRABALHO
PEDAIS
Dispositivos
que auxiliam o comando do veículo.
|
1. Embreagem:
em empilhadeiras com transmissão com câmbio
mecânico, serve para desligar o motor do câmbio. 2. Freio:
serve para parar ou reduzir a velocidade. 3. Acelerador:
serve para imprimir maior velocidade ao veículo. Alavanca de freio e estacionamento: Deve
ser usada para estacionar a empilhadeira ou para substituir o pedal de freio
em caso de uma eventual falha. |
|
5. Buzina:
Sinal sonoro, que deve ser acionado em cruzamentos,
entradas e saídas de portas e locais de pouca visibilidade, visando alertar
pedestres e outros veículos. O uso correto é dar três toques curtos.
6. Motor:
É o conjunto de força motriz do veículo que também
movimenta as Bombas hidráulicas e o câmbio mecânico ou hidramático.
7. Sistema
elétrico: É o conjunto formado pelo gerador, bateria,
velas, platinado, alguns instrumentos do painel, lâmpadas, etc. Qualquer avaria
nesse sistema, é indicado pelo amperímetro ou lâmpada piloto.
8. Sistema
de alimentação: É o conjunto de peças que serve para
fornecer e dosar o combustível utilizado na alimentação do motor de combustão
interna.
9. Sistema

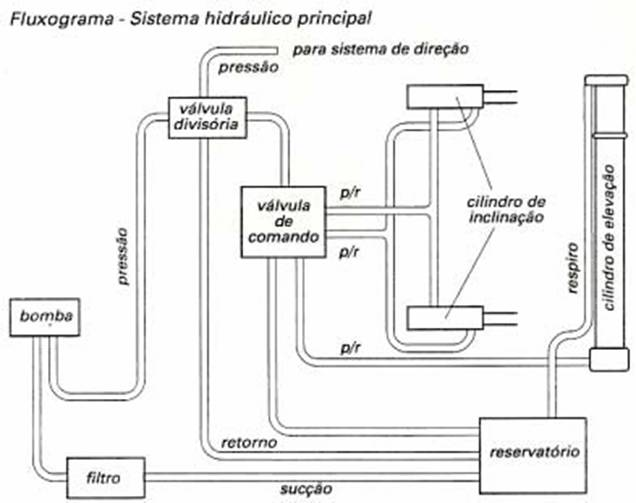

hidráulico: Conjunto que movimenta o óleo com pressão
necessária para elevar e inclinar a torre.
10.

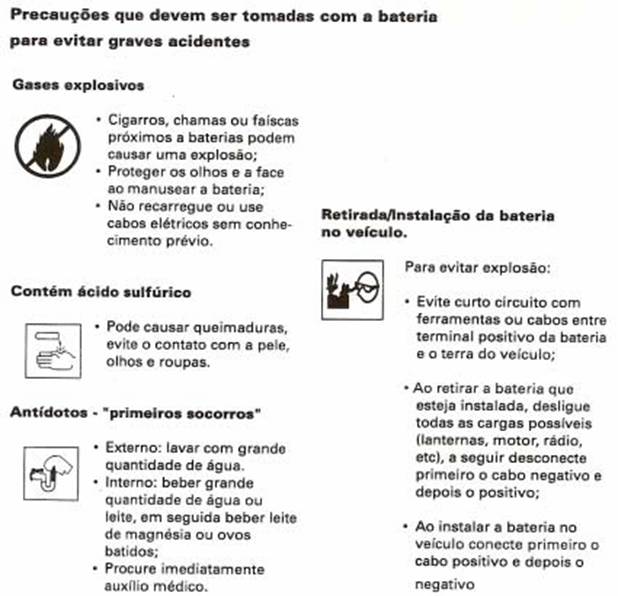

Bateria: Componente
do sistema elétrico, que armazena e fornece energia elétrica à empilhadeira.
|
ESTACIONARIA |
TRACIONARIA |
Em empilhadeiras com motor elétrico,
utiliza-se a bateria tracionária, que serve para
tracionar e alimentar todo o sistema elétrico. Serve também de contrapeso.
|
11.
Pneus: Componentes sobre
os quais se apóia e movimenta a empilhadeira. Podem
ser maciços ou com câmaras. A pressão normal dos pneus é de |
|
12. Radiador:
Em motores de combustão interna, serve para
alimentar o sistema de arrefecimento do motor. |
|
13.
Alavanca de câmbio: Dispositivo
que serve para transposição de marchas e, em alguns casos, o sentido de direção
do veículo.
14.
Caixa de câmbio: É
o conjunto de engrenagens que transmite movimento para as rodas, e conserva o
veículo em equilíbrio nas curvas, permitindo que as rodas dianteiras
movimentem-se com velocidades diferentes umas das outras.
15.
Transmissão automática: É
o conjunto que permite a mudança automática das marchas.
16.
Sistema de filtros: É
o conjunto de filtros de ar, combustível, lubrificante, hidráulico e suspiro.
17.
Painel de instrumentos: No
painel de leitura, o operador encontra um observador fiel, que registra os
principais pontos vitais dos componentes da empilhadeira. Por isso, o operador
deve prestar muita atenção nesse painel, conservá-lo e, quando indicar qualquer
falha, levar a empilhadeira para a oficina de manutenção.
|
|

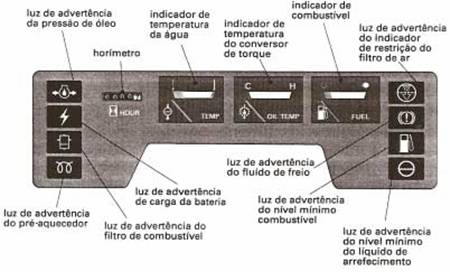

CARACTERÍSTICAS DOS INSTRUMENTOS DO PAINEL
1. Lâmpada-piloto
do óleo: Esta lâmpada serve para verificar a pressão
da bomba de óleo do motor.
Ao ligar a chave de contato, ela
acende. Quanto o motor entrar em funcionamento, ela deve apagar-se.
DEFEITOS: lâmpada queimada,
falta de pressão, excesso de temperatura.
Conseqüências: danificação do
motor.
Verificação:
·
Lâmpada não acende: ligar a chave –
lâmpada queimada;
·
Lâmpada sempre acesa – falta de
pressão.
2. Lâmpada-piloto
do gerador
Esta lâmpada indica se o gerador está
produzindo carga. Ao ligar a chave de contato, a lâmpada acende; ao acelerar,
esta deverá apagar-se, assim como a do óleo.
DEFEITOS: lâmpada queimada,
gerador não produzindo carga, regulador de voltagem defeituoso.
Consequências: descarga da
bateria, queima do Gerador, queima do regulador de voltagem.
Verificação:
·
Lâmpada não acende ao ligar a chave –
lâmpada queimada
·
Lâmpada sempre acesa – falta de carga
·
Lâmpada piscando – regulador de
voltagem defeituoso.
3. Chave
de contato: A chave de contato deve ser conservada sempre
limpa. Não deve ser forçada e o operador deve sempre lembrar que nela está uma
das primeiras providências a serem tomadas em caso de emergência, pois desliga
toda a parte elétrica da máquina.
Nunca deixe a chave de contato na
posição ligada para evitar danos na bobina de ignição e o conseqüente
descarregamento da bateria.
4. Horímetro:
É um relógio que indica quantas horas o motor trabalhou. Serve
para que a manutenção possa ser feita de acordo com as especificações do
fabricante da máquina.
5. Marcador
de combustível:
Em empilhadeiras alimentadas a gasolina, álcool e diesel, é um dispositivo que acusa o
nível de combustível no tanque.
Um
operador precavido, por questões de segurança, deve conservar sempre a metade
da capacidade do tanque de combustível.
6. Marcador
de temperatura:
É um dispositivo que serve para
verificar a temperatura da água do sistema de arrefecimento do motor.
As
partes principais são o ponteiro e o mostrador com Marcador.
7.
Lâmpada piloto: Acende
com o sistema de arrefecimento superaquecido.
O
motor pode ser danificado pelo excesso de temperatura.
Neste
caso, as providências serão: parar, desligar o motor do veículo e avisar a
oficina de manutenção.
8. Afogador:
É um dispositivo que regula a entrada de ar no
carburador.
Os
problemas mais comuns são cabo arrebentado ou borboleta solta.

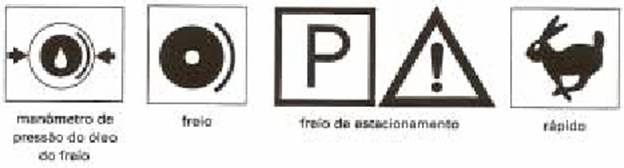

Símbolos utilizados no painel de instrumentos
